ĐIỆN TỬ-ỨNG DỤNG

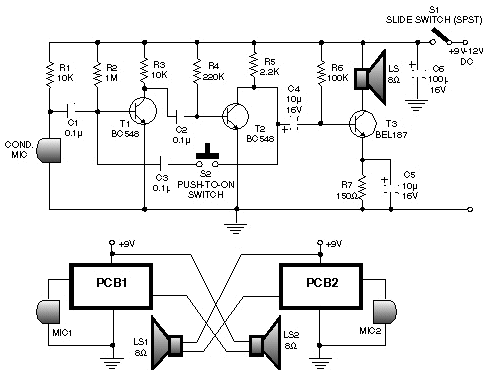

Đây là mạch thu tiếng nói sử dụng Micro để thu âm thanh. Âm thanh được thu qua mic được truyền đến các bộ khuếch đại tín hiệu âm thanh sử dụng các tầng của transitor. Mạch ở đây sử dụng 3 tầng khuếch đại transitor để nâng hệ số khuếch đại tín hiệu lên cao để đưa ra loa. Khi có âm thanh được nói vào mic thì tại loa sẽ có âm thanh . Khi nhấn nút S2 thì có phản hồi từ tầng 2 về tầng 1 nên ở loa sẽ có tiếng ring ra loa bởi T3.
Đây là mạch truyền thông giữa 2 khu vực muốn báo hiệu cho nhau.Hai mạch được ghép đối xứng với nhau!

Mục: ĐIỆN TỬ-ỨNG DỤNG | Phản hồi(0)

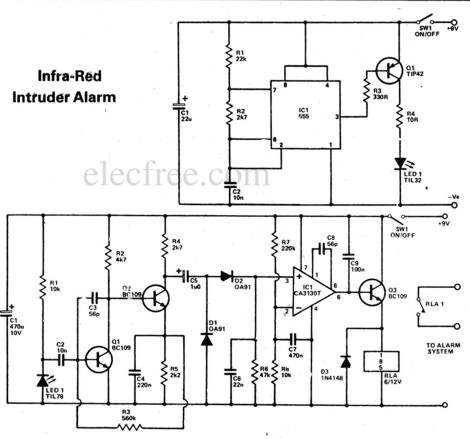

Cảnh báo xâm nhập vào bằng hồng ngoại

Mạch này dùng IC 555 để phát ra tia hồng ngoại và một bên thu tín hiệu hồng ngoại này! Khi có người đi ngàng qua nó sẽ cắt tín hiệu hồng ngoại làm cảnh bào báo động lên!

Mục: ĐIỆN TỬ-ỨNG DỤNG | Phản hồi(0)

Máy phát FM stereo có vòng khóa pha dùng BH1417

+ Tần số phát : từ 87 -->107Mhz

+ Tần số audio : 20 - 15KHz
+ Công suất : 20mW
+ Sự tiêu thụ năng lượng : 30mA
+ Độ chênh lệch 40dB

Mục: ĐIỆN TỬ-ỨNG DỤNG | Phản hồi(1)

Máy phát Fm âm thanh dùng BA1404

Mạch này ta có thể phát được tín hiệu âm thanh MP3 Dùng IC BA1404

Cuộn dây L1 = 3.5 vòng
Dao động thạch anh là 38Khz
Ăng ten dai 30 Cm
Nguồn : 1.5 đến 3V
Phát xa : 30m

Mục: ĐIỆN TỬ-ỨNG DỤNG | Phản hồi(5)

Mạch báo trộm nhà 4 trong 1

Đây là mạch báo trộm nhà 4 trong 1. Sử dụng NE556 làm cảnh báo kết hợp với chuông báo động

Mạch này được hoạt động khi phải thỏa mãn 4 điều kiện khác sau đây:
+ Khi đèn sáng thì cảm biến LDR1 được bật
+ Khi đèn sáng thì cảm biến LDR2 được bật
+ Khi mở cửa
+ Khi chạm vào vật (Hình vẽ)
Nếu mà kẻ trộm bị gặp phải 1 trong 4 trường hợp trên thì sẽ có 1 tiếng chuông báo động cho người bit là có kẻ trộm

Mục: ĐIỆN TỬ-ỨNG DỤNG | Phản hồi(1)
